Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Όνομα προϊόντων: | OM5 σκοινί μπαλωμάτων οπτικών ινών | Χρώμα καλωδίων: | Ασβέστης πράσινος |
---|---|---|---|
Τύπος ινών: | ΚΚ OM5 | Αρίθμηση ινών: | 12 πυρήνες |
Συνδετήρας: | MPO/MTP | Τύπος καλωδίων: | στρογγυλό 12F OM5 καλώδιο 3.0mm |
Υψηλό φως: | σκοινί μπαλωμάτων οπτικών ινών 12F MPO,Σκοινί μπαλωμάτων οπτικών ινών OM5 MPO,Θηλυκό MPO καλώδιο κορμών MTP |
Τι είναι ίνα OM5;
Σύμφωνα με το ISO/το IEC 11801, η οπτική ίνα OM5 διευκρινίζει μια ευρύτερη σειρά μήκους κύματος μεταξύ 850nm και 953nm. Δημιουργήθηκε για να υποστηρίξει σύντομο να πολλαπλασιάσει τμήματος κυμάτων (SWDM), το οποίο είναι μια από πολλές νέες τεχνολογίες που αναπτύσσονται για να διαβιβάσουν 40Gb/το s και 100GB/το s. Τον Ιούνιο του 2016, το νέο ευρυζωνικό τυποποιημένο Ansi το /TIA-492AAAE πολλαπλού τρόπου ινών εγκρίθηκε για τη δημοσίευση. Τον Οκτώβριο του 2016, η ίνα OM5 αναγγέλθηκε ως επίσημο όνομα του περιορισμού WBMMF καλωδίωσης (ευρυζωνική πολλαπλού τρόπου ίνα) του ISO/του IEC 11801. Από τότε, η ορμή ανάπτυξης των νέων τύπων πολλαπλού τρόπου ινών OM5 ευρυζωνικών που χρησιμοποιούνται στα κτήρια και τα κέντρα δεδομένων έχει προωθηθεί έντονα σε πολλές πτυχές.
OM5 η ίνα είναι μια βελτιστοποιημένη λέιζερ πολλαπλού τρόπου ίνα (MMF), η οποία διευκρινίζει τα χαρακτηριστικά εύρους ζώνης για να πολλαπλασιάσει τμήματος μήκους κύματος (WDM). Ο σκοπός αυτής της νέας μεθόδου ταξινόμησης ινών είναι να υποστηριχθούν ποικίλα «σύντομα» μήκη κύματος μεταξύ 850nm και 950nm, τα οποία είναι κατάλληλα για τις υψηλές εφαρμογές εύρους ζώνης μετά από τον πολυμερισμό.
OM5 η τεχνολογία οπτικής ίνας αναπτύχθηκε αρχικά για την εφαρμογή του κέντρου δεδομένων. Από την τρέχουσα ανάπτυξη, θα γίνει σύντομα μια ιδανική επιλογή για την οικοδόμηση του δικτύου σπονδυλικών στηλών.
Μπορεί όχι μόνο να υποστηρίξει το σύστημα WI Fi 802.11ac, αλλά και υποστηρίζει το ασύρματο δίκτυο υψηλής πυκνότητας 5G.
Γιατί επιλέξτε την ίνα OM5;
1. Om5 η ίνα είναι τουλάχιστον τόσο καλή όσο OM4 στην υποστήριξη όλων των παραδοσιακών εφαρμογών, και είναι πλήρως - συμβατός και διαλειτουργικός με την ίνα OM3 και OM4.
2. Το Om5 σχεδιάζεται για να υποστηρίξει τουλάχιστον τέσσερα χαμηλού κόστους μήκη κύματος στη σειρά 850-950 NM, ώστε να βελτιστοποιηθεί η υποστήριξη για τις αναδυόμενες σύντομες να πολλαπλασιάσει τμήματος κυμάτων (sdwm) εφαρμογές, να μειωθεί ο αριθμός παράλληλων ινών από τουλάχιστον τέσσερις φορές, να χρησιμοποιηθούν μόνο δύο ίνες (αντί οκτώ) για να διαβιβάσει συνεχώς 40Gb/το s και 100GB/το s, να μειωθεί ο αριθμός ινών και να επιτευχθεί η υψηλότερη ταχύτητα. Στο μέλλον, η τεχνολογία SWDM μπορεί επίσης να χρησιμοποιηθεί για να επιτύχει τις ταχύτητες μετάδοσης Ethernet 200, 400 και 800Gb/του s στην πολλαπλού τρόπου ίνα.
3. Το Om5 έχει πωληθεί παγκοσμίως, και τα προ ολοκληρωμένα σκοινιά μπαλωμάτων οπτικής ίνας που παρέχονται από Yingda έχουν εγκατασταθεί σε ποικίλα περιβάλλοντα δικτύων, συμπεριλαμβανομένης της πανεπιστημιούπολης, τα κτήρια και τα κέντρα δεδομένων.
OM5 καλώδιο ινών
Προδιαγραφή σκοινιού μπαλωμάτων οπτικών ινών OM5 MPO:
Παράμετροι | Ελάχιστος. | Χαρακτηριστικός | Μέγιστο. | Μονάδα. | |
Λειτουργούν μήκος κύματος | Ενιαίος τρόπος | 1310 | 1620 | NM | |
Πολλαπλού τρόπου | 850 | 1310 | |||
Απώλεια εισαγωγής MPO | Ενιαίος τρόπος | 0,6 | DB | ||
Ενιαία χαμηλή απώλεια τρόπου | 0,3 | 0,35 | |||
Πολλαπλού τρόπου | 0,75 | ||||
Ενιαία απώλεια εισαγωγής ινών (Fan-out πλευρά) |
Ενιαίος τρόπος | 0,2 | DB | ||
Ενιαία χαμηλή απώλεια τρόπου | 0,3 | ||||
Πολλαπλού τρόπου | 0,3 | ||||
Επιστροφής απώλεια | Ενιαίος τρόπος | 50 | DB | ||
Ενιαία χαμηλή απώλεια τρόπου | 60 | ||||
Πολλαπλού τρόπου | 30 | ||||
Λειτουργούσα θερμοκρασία | - 20 | + 70 | °C | ||
Τύπος ινών |
SM ITU-Τ G652 ΚΑΙ IEC 60793-2-50 B1.3 SM ITU-Τ G657A2/B2 ΚΑΙ IEC 60793-2-50 B1.6A OM3 ISO/IEC 11801 και IEC 60793-2-10 Ala.2 |
||||
Τύπος σακακιών καλωδίων | Κορδέλλα/Fan-out | PVC | |||
Χρώμα σακακιών καλωδίων | Κίτρινος | G652 και ενιαία ίνα τρόπου G657 | |||
Πορτοκάλι | OM2 πολλαπλού τρόπου ίνα | ||||
Aqua | OM3 ίνα | ||||
Εκτίμηση ευφλέκτου | IEC-60332-1, IEC-61034, IEC-60754-1 ΚΑΙ 2 |
Σημείωση: 1) Το IL εξετάζεται στη θερμοκρασία δωματίου. 2)Το συνολικό IL είναι MPO IL + όλο Fan-out δευτερεύον IL. 3)Δοκιμασμένος σε 1310nm και 1550nm για το single-mode άλτη, 850nm και 1310nm για τον πολλαπλού τρόπου άλτη.
OM5 χαρακτηριστικά γνωρίσματα σκοινιού μπαλωμάτων οπτικών ινών:
- Αντιφατικό να κλείσει με το μάνταλο
- Εύκολη συνέλευση, κανένα crimp εργαλείο που απαιτείται
- Ευθυγράμμιση που επιτυγχάνεται με τις καρφίτσες οδηγών υψηλής ακρίβειας
- Σχεδιασμένος για τη χαμηλή απώλεια και την τυποποιημένη απώλεια SM και τις εφαρμογές ΚΚ
OM5 εφαρμογές σκοινιού μπαλωμάτων οπτικών ινών:
- CATV
- Ενεργός λήξη συσκευών
- Δίκτυα τηλεπικοινωνιών
- Μετρό
- Δίκτυα τοπικής περιοχής (LANs)
- Δίκτυα επεξεργασίας δεδομένων
- Εξοπλισμός δοκιμής
- Εγκαταστάσεις προϋποθέσεων
- Δίκτυα ευρείας περιοχής (WANs).

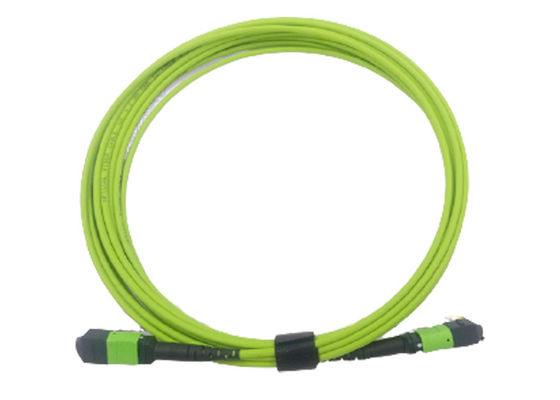

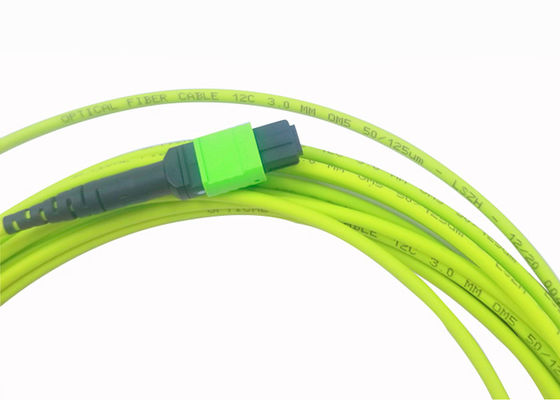

OM5 εικόνες σκοινιού μπαλωμάτων οπτικών ινών:
